製品加工事例のご紹介
山口県岩国市の「味村鉄工所」は、創業以来、工作機械や産業機械部品の金属加工に携わってまいりました。こちらでは当社が旋盤・複合旋盤加工やフライス・マシニングセンター加工、研削加工などによって製造した製品加工事例をご紹介します。
当社は小ロット・短納期の納品にも対応しています。他社で製作を断られたケースへの対応も可能ですので、お気軽にご相談ください。

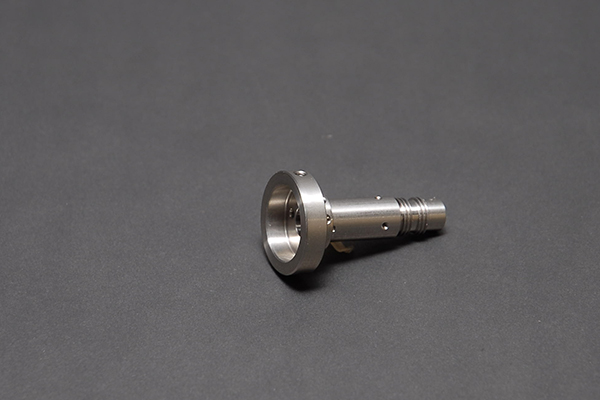

| 材質 | SUS303 |  |
|---|---|---|
| サイズ | Φ24ｘ40.7 | |
| 主な公差・その他 | Φ7H7 Φ10（0～-0.006）ほか |

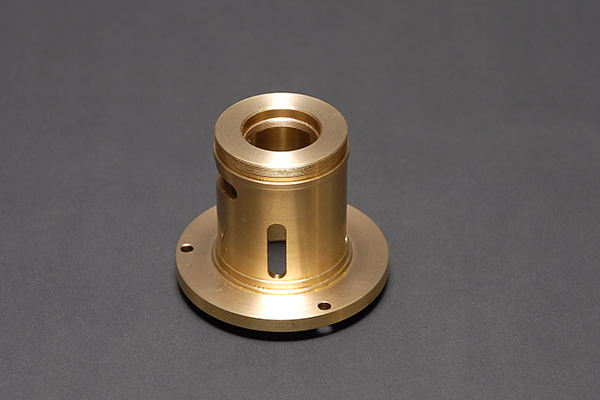

| 材質 | C3604BE |  |
|---|---|---|
| サイズ | Φ58ｘ42 | |
| 主な公差・その他 | Φ31H7・M35x0.5JIS2級ほか |

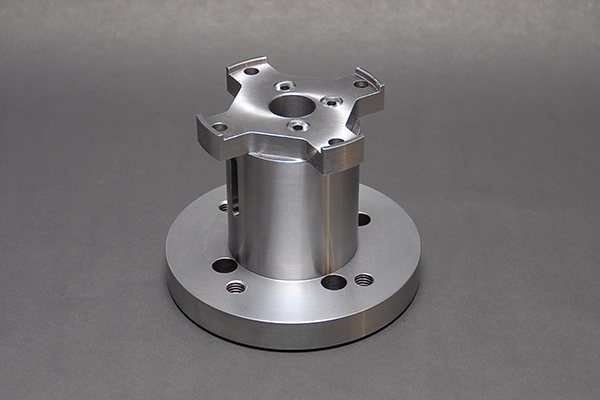

| 材質 | S45C |  |
|---|---|---|
| サイズ | Φ119ｘ93 | |
| 主な公差・その他 | Φ60ｇ6ほか |

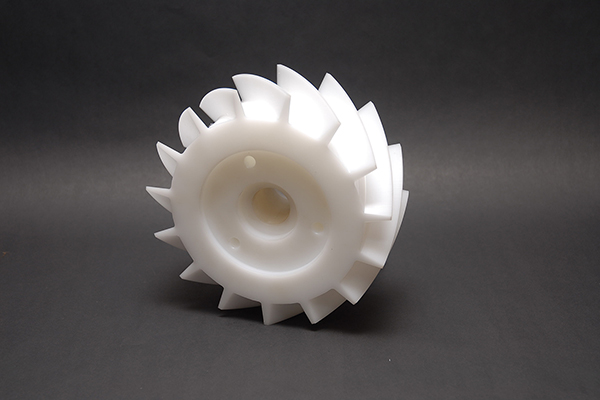

| 材質 | ジュラコン |  |
|---|---|---|
| サイズ | Φ190ｘ70 | |
| 主な公差・その他 | 樹脂加工 |

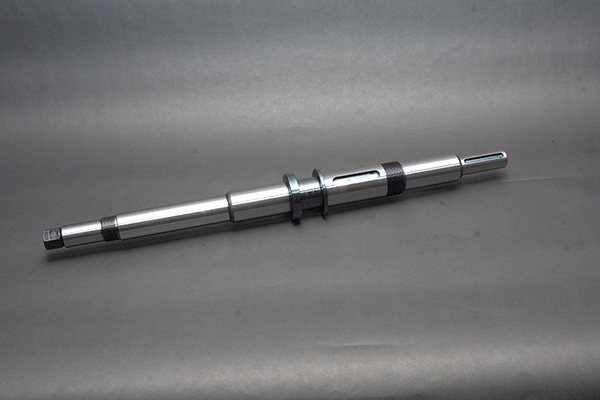

| 材質 | SCM440 |  |
|---|---|---|
| サイズ | Φ31×1000L | |
| 主な公差・その他 | Φ31h7・Φ28h7（研削仕上） |

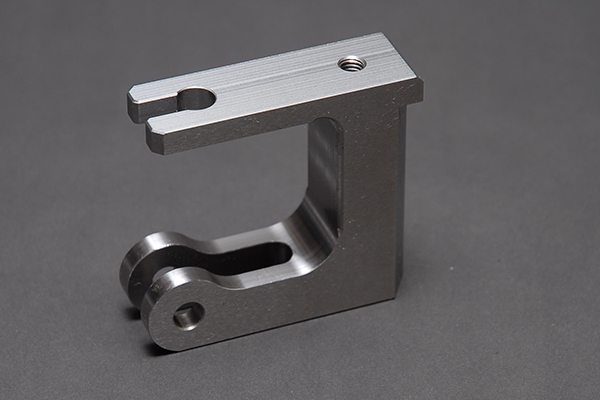

| 材質 | SS400 |  |
|---|---|---|
| サイズ | 39ｘ46ｘ40 | |
| 主な公差・その他 | Φ12（0～+0.01） 無電解ニッケル |

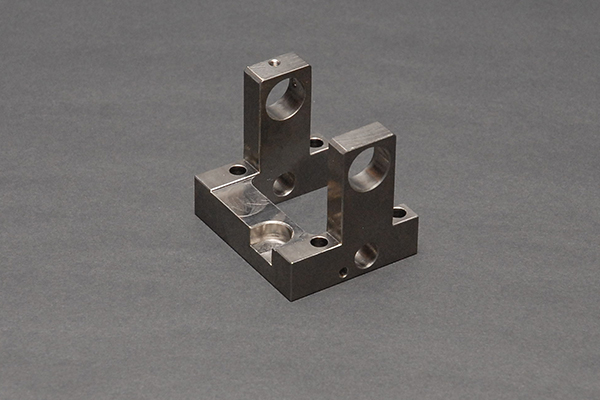

| 材質 | S45C |  |
|---|---|---|
| サイズ | 60.83ｘ63ｘ20 | |
| 主な公差・その他 | Φ7（-0.028～-0.013） |

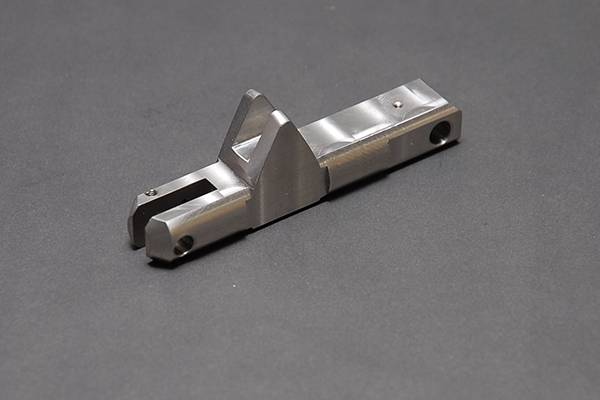

| 材質 | SUS303 |  |
|---|---|---|
| サイズ | 82.5ｘΦ16.4ｘ12 | |
| 主な公差・その他 | 位置度0.01 ワイヤーカット |

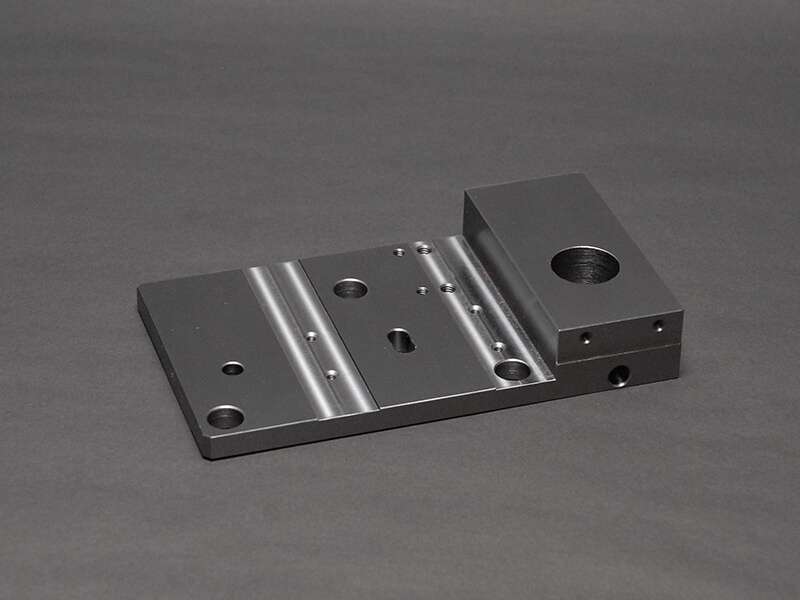

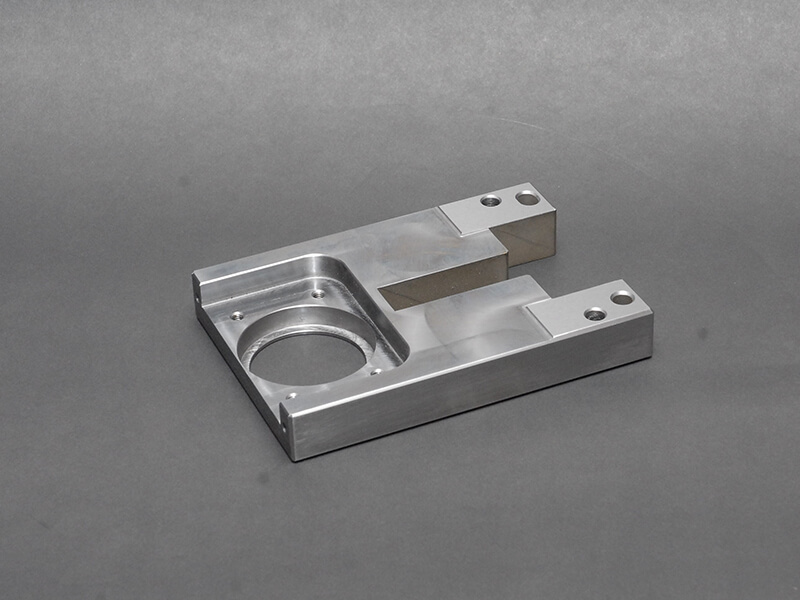

| 材質 | S50C |  |
|---|---|---|
| サイズ | 120ｘ85ｘ18 | |
| 主な公差・その他 | Φ6H7・平行度0.01（研削仕上） ワイヤーカット ほか |

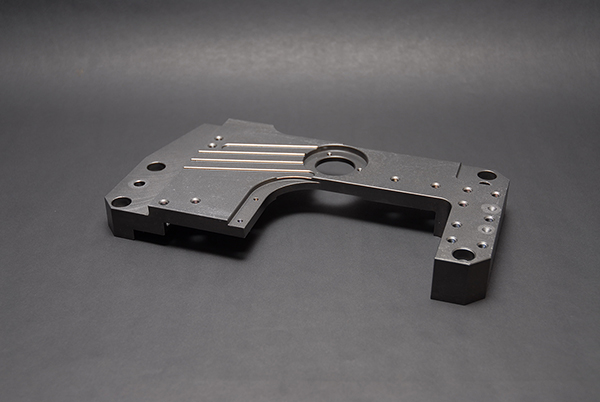

| 材質 | S50C |  |
|---|---|---|
| サイズ | 140ｘ80ｘ24 | |
| 主な公差・その他 | Φ6H7、Φ5.1（-0.03～0）平行度0.01（研削仕上）ほか |
| 材質 | SCM415 |  |
|---|---|---|
| サイズ | 280×145×32 | |
| 主な公差・その他 | 32（±0.01）・浸炭焼入 研削加工ほか |

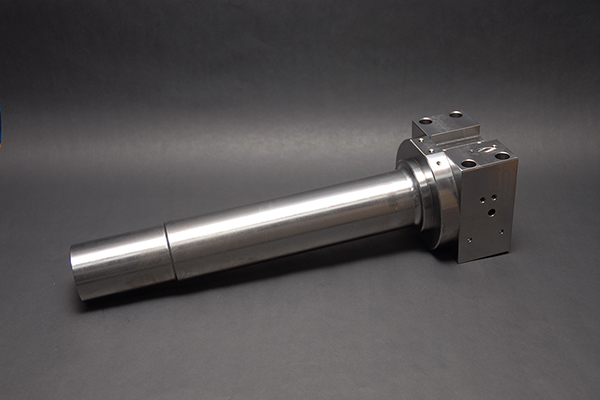

| 材質 | S45C |  |
|---|---|---|
| サイズ | 160×160×800 | |
| 主な公差・その他 | 同軸度0.005・Φ8H7（研削加工）ほか |

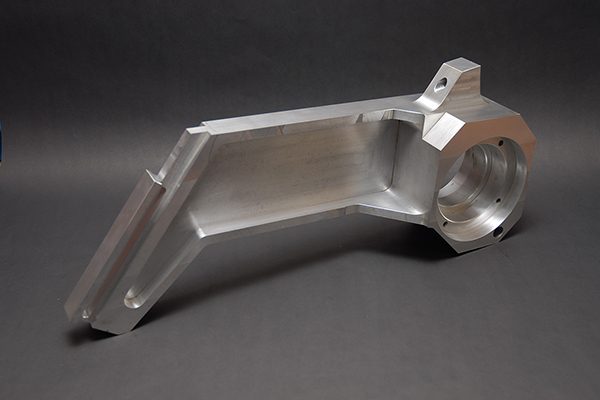

| 材質 | AC |  |
|---|---|---|
| サイズ | 280×620×95 | |
| 主な公差・その他 |

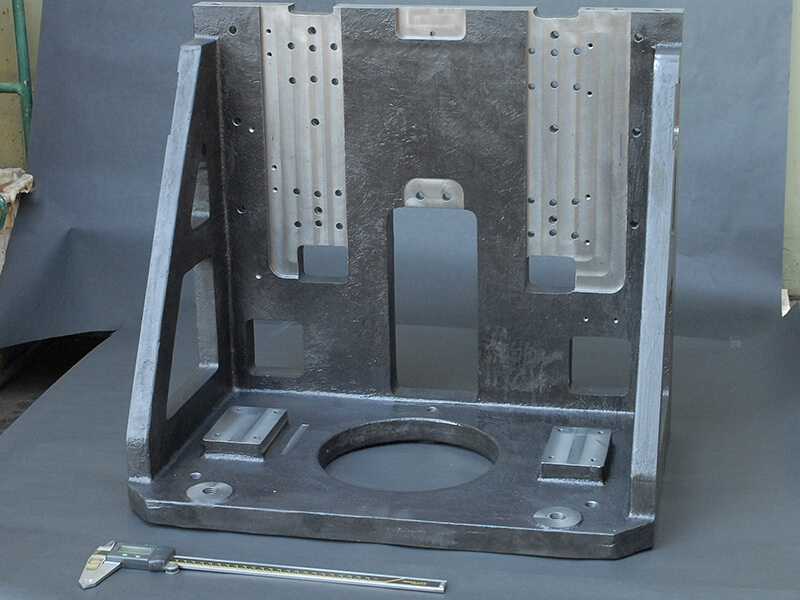

| 材質 | FC |  |
|---|---|---|
| サイズ | 900×750×420 | |
| 主な公差・その他 |

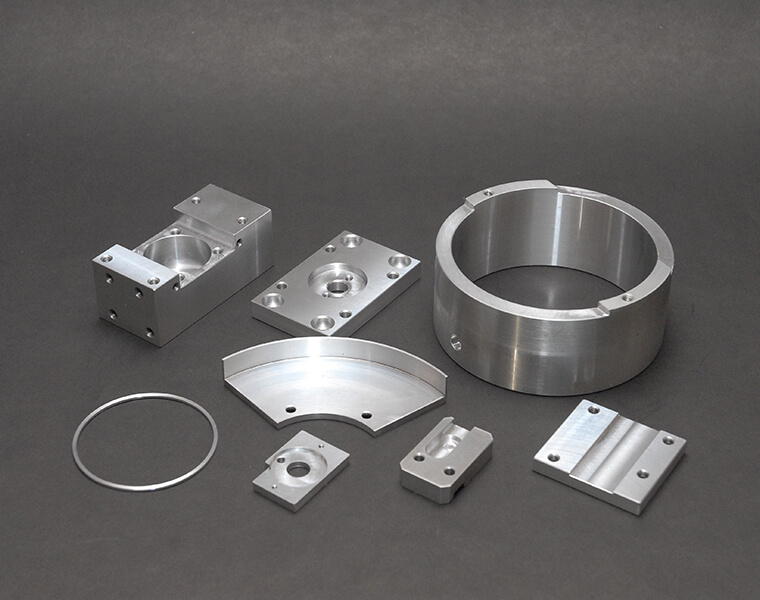

アルミ加工例
